500RA型手動洛氏硬度計
500RA型手動洛氏硬度計采用一體化鑄鐵機身，不變形，不位移，砝碼加載結構，性能穩定，測量精度高。表盤直接讀數，機械式手動測試，無充電裝置，精密液壓緩沖劑，加載平穩、速度可調，具有良好的可靠性，可操作性和直觀性。結構堅固，剛性好、準確。
詳細介紹
【產品概述】
一體化鑄鐵機身，不變形，不位移，砝碼加載結構，性能穩定，測量精度高。表盤直接讀數，機械式手動測試，無充電裝置，精密液壓緩沖劑，加載平穩、速度可調，具有良好的可靠性，可操作性和直觀性。結構堅固，剛性好、準確。
【功能介紹】
-
表盤直接讀數；
-
機械式手動測試，無電器裝置；
-
精密液壓緩沖器，加載平穩、速度可調；
-
具有良好的可靠性，可操作性和直觀性；
-
結構堅固，剛性好 、準確。
【應用范圍】
測定黑色金屬，有色金屬，淬火鋼，調質鋼，退火鋼，可鍛鑄件，鋁合金，銅，軸承鋼等。
【技術參數】
|
型號 |
500RA |
|
初試驗力 |
10kgf(98.07N) |
|
試驗力 |
60kgf(588N) 100kgf(980.N) 150kgf(1471N) |
|
洛氏標尺 |
HRA, HRB, HRC, HRD, HRE, HRF,HRG,HRH,HRK |
|
硬度分辨率 |
0.5HR |
|
顯示方式 |
表盤直接讀數 |
|
操作方式 |
手動 |
|
試件最大高度 |
180mm |
|
壓頭到內壁 |
160mm |
|
外形尺寸 |
520X240X700mm |
|
主機重量 |
約50Kg |
|
執行標準 |
精度符合GB/T230.2、ASTM E18 |
【洛氏試驗原理】
試驗開始時，試驗機壓頭放在試件上，施加初試驗力，并建立一由位移傳測量裝置測出的基準點。因為初試驗力使壓頭壓入試件，所以表面的光潔或不規則不會影響試驗。接著試驗機施加主試驗力，這一較大的力，進入試樣更深，然后卸除主試驗力，同時保持初試驗力，此時，試驗機測量相對于既定的基準點的凹痕深度。凹痕的直線深度是洛氏硬度數值的基礎。凹痕深度淺只表示材料硬度較高，凹痕深度相對深，則表示材料硬度較軟。

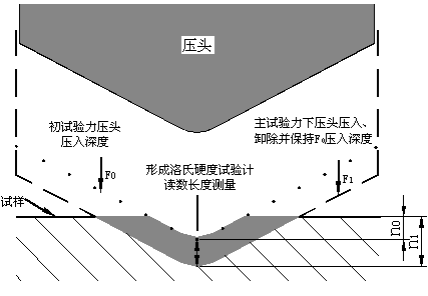

硬度計測量原理圖
HRC.A＝100－n1－n0 0.002
HRB=130－n1－n0 0.002
式中：n0 — 在初試驗力F0作用下，壓頭壓入試樣的深度
n1 — 在以施加總試驗力F，并卸除主試驗力F1，但仍保持初試驗力F0時壓頭壓入試件的深度。
【硬度計主機外形】

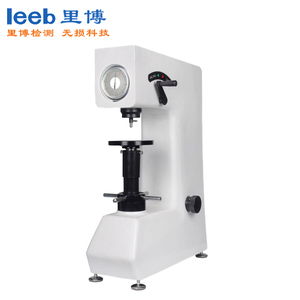

硬度計主機外形
1.上蓋
2.后蓋
3.表盤
4.手柄
5.壓頭止緊螺釘
6.壓頭
7.試臺
8.螺桿 （有護套）
9.旋輪
10.手輪
【硬度計符合標準】
GB/T 230.1-2018 金屬材料 洛氏硬度試驗 第1部分 試驗方法
GB/T 230.2-2012 《金屬材料 洛氏硬度試驗 第2部分：硬度計的檢驗與校準》國家標準
JJG 112-2013_金屬洛氏硬度計(A,B,C,D,E,F,G,H,K,N,∕T標尺)檢定規程
ASTM E18-2015金屬材料洛氏硬度試驗方法標準
ASTM標準-金屬試驗方法及分析程序
【標準配置】
|
名稱 |
數量 |
名稱 |
數量 |
|
金剛石洛氏壓頭 |
1只 |
φ1.5875mm球壓頭 |
1只 |
|
φ1.5875mm鋼球 |
5只 |
標準洛氏硬度塊 |
共3塊 |
|
砝碼A、B、C |
共3只 |
大、中、 V型試臺 |
各1只 |
|
產品使用說明書 |
1本 |
產品合格證 |
1份 |
