一、 儀器名稱：超聲波探傷儀

二、 儀器型號：里博U981O

此應用中探傷儀優勢：

1、可導入客戶工件全套檢測工藝，會開機就能探傷；

2、重復發射率：20-2500Hz準確調節，能進行高速掃查，對微小的缺陷不漏檢；

3、高信噪比，波形非常穩定，特殊的抗干擾設計，不懼惡劣工況；

4、可使用20M以上的探頭，細節盡顯，微小缺陷下靈敏度和分辨力高；

5、缺陷智能評級，無需用戶記憶復雜的焊接接頭質量等級標準；

6、藍牙無線傳輸，可以手機APP查看探傷報告和現場截屏，現場打印探傷報告；

三、 用戶名稱：XXX汽車零部件有限公司

四、 探傷工件

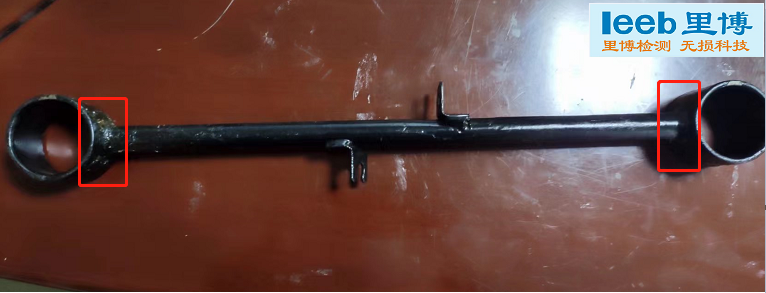

棒材與圓環的角接接頭的焊縫探傷，圓環壁厚3-4mm，棒材直徑15mm（如圖）

五、 用戶要求：檢測出角接接頭焊縫內部的缺陷；

六、 探傷方式及探頭選擇

檢測角接接頭焊縫，推薦使用橫波方法進行檢測，根據工件尺寸，探頭推薦用5MHz6*6K1單斜探頭在圓環上進行周向檢測，輔以5MHz6*6K2的單晶斜探頭在棒材在進行輔助檢測。

七、 探傷效果

有缺陷的波形：

屏幕中的回波為缺陷波；

無缺陷的波形：

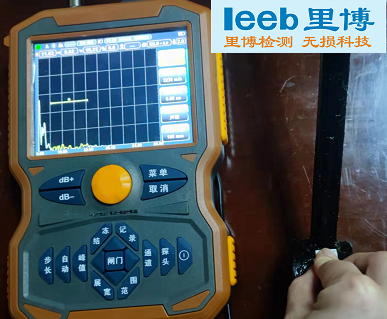

八、 現場探傷情況

九、 行業分析

此工件是汽車底盤的一個零部件，需要檢測角接接頭焊縫內的缺陷；檢測此類工件，推薦使用K1的斜探頭，從圓環上對角接接頭焊縫進行探傷，因為從圓環進行探傷，不會出現焊角的干擾回波，而在棒材上使用K2探頭探傷時，會出現焊角回波的影響，增加操作者判定缺陷回波的難度，從而影響缺陷的判定。而探頭放在圓環上進行檢測時，如果發現回波較高，就是缺陷波；這樣，對于探傷初學者來說，更容易檢測判斷；此工件，可以直接導入探傷方案進行探測，做到快速探傷；因此，同類生產汽車底盤零部件的相關行業都可以推薦此超聲探測方案進行探傷。
